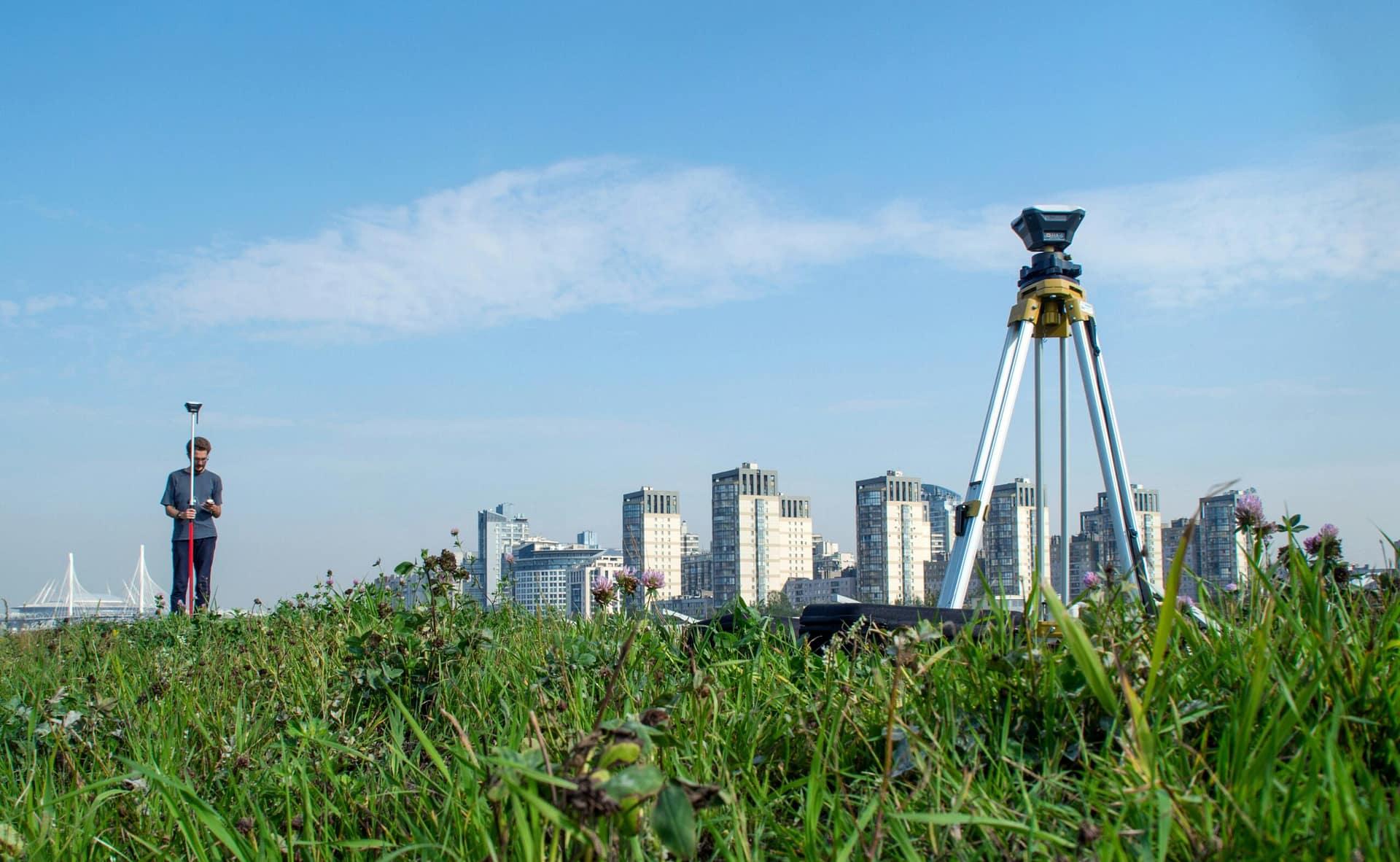

نقشه برداری زمینی :
شاخه ای از علوم مهندسی است که به جمع آوری، آماده سازی، ذخیره سازی، پردازش، مدیریت، تحلیل و تلفیق، بازیابی و انتقال داده های مکان مرجع می پردازد.

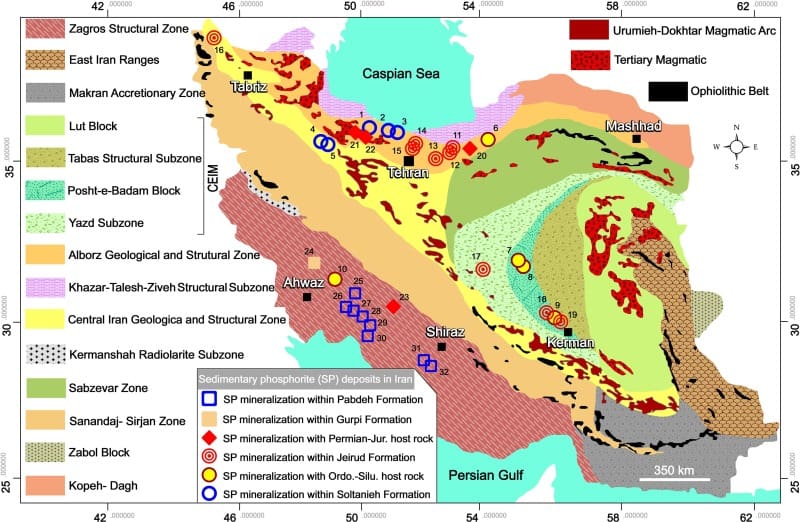

نقشه :

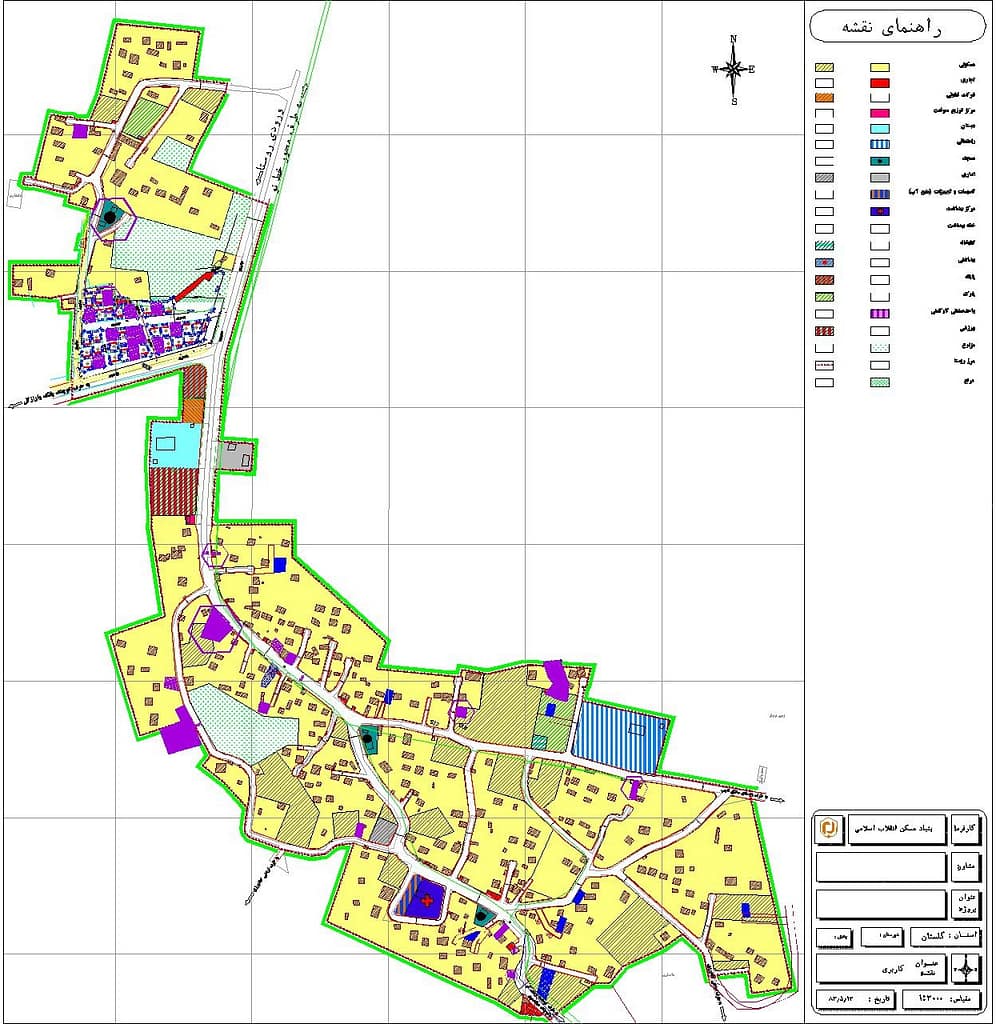

نقشه عبارت است از ترسیم تصویر افقی قسمتی از عوارض زمین (اعم از طبیعی و یا مصنوعی) به نسبتی کوچکتر بر روی صفحه تصویر است.
انواع نقشه در نقشه برداری :

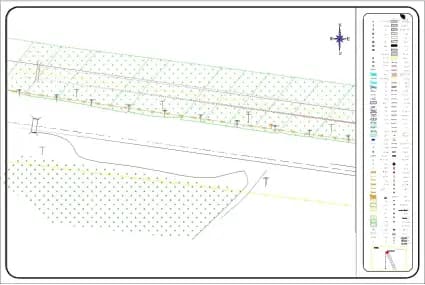

نشان دادن مسطحاتی یک منطقه (برداشت عرض X و طول Y)
انواع مقیاس :
نقشه های خیلی بزرگ مقیاس : از 1/100 الی 1/500 (نقشه های ساختمانی)

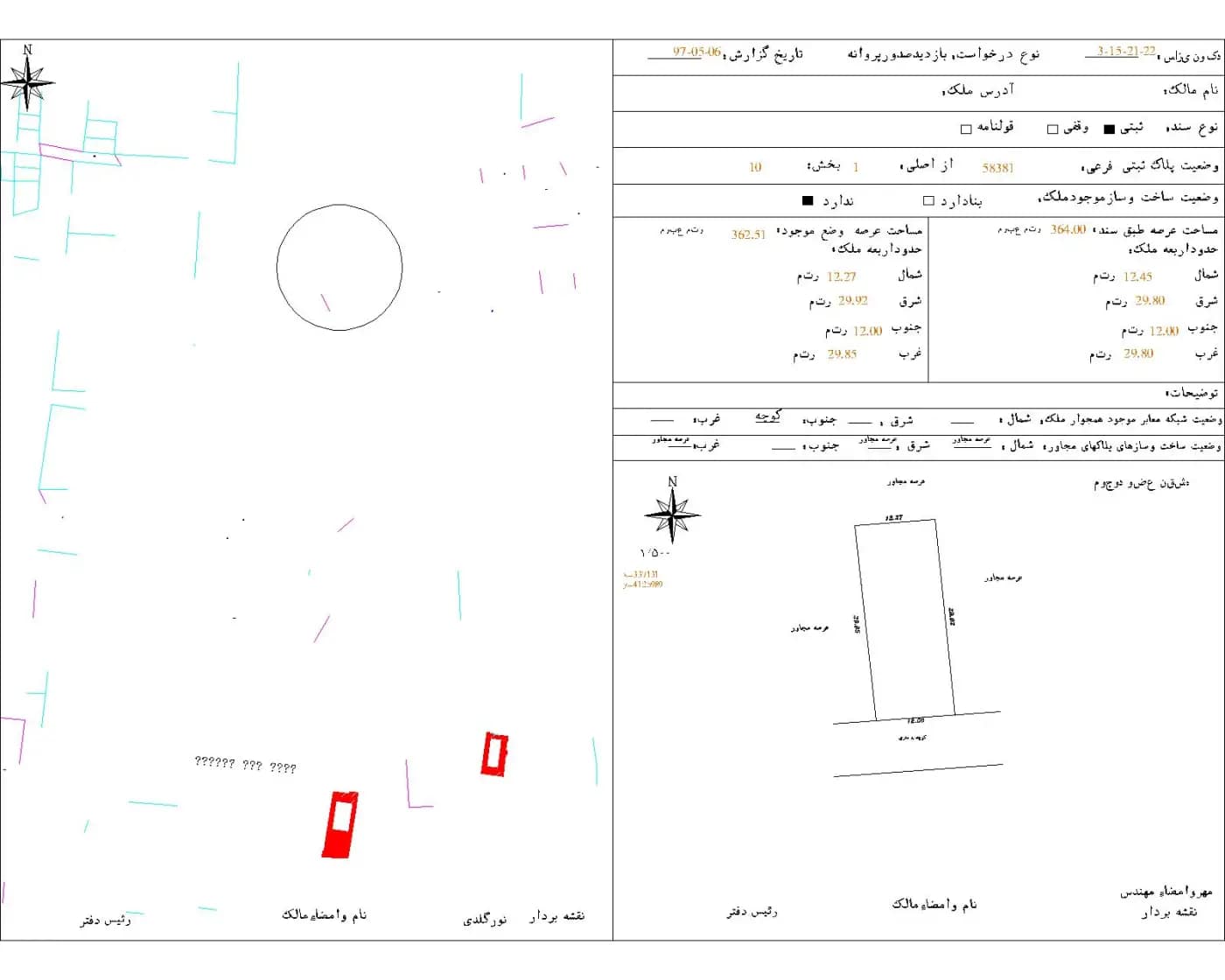

نقشه های بزرگ مقیاس : از 1/1000 الی 1/5000 (کارهای مهندسی، ثبتی و اجرایی

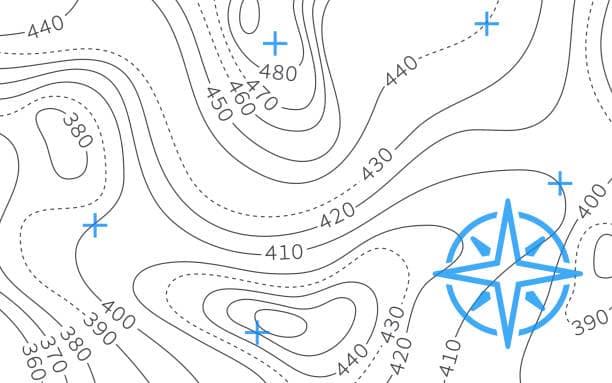

نقشه های متوسط مقیاس : از 1/10000 الی 1/50000 (نقشه های توپوگرافی)
نقشه های کوچک مقیاس : از 1/150000 الی 1/250000 ( نقشه های مملکتی و شهری)
نقشه های بزرگ مقیاس : از 1/250000 به بالا (نقشه های جغرافیایی)
عملیات نقشه برداری :
1- شناسایی منطقه و تهیه کروکی
گروه شناسایی قبل از اعزام به منطقه نقشه ها و عکسهایی موجود را بررسی کرده و اطلاعات مقدماتی از موقعیت جغرافیایی منطقه، عوارض موجود، راههای دسترسی و غیره را کسب می کنند.

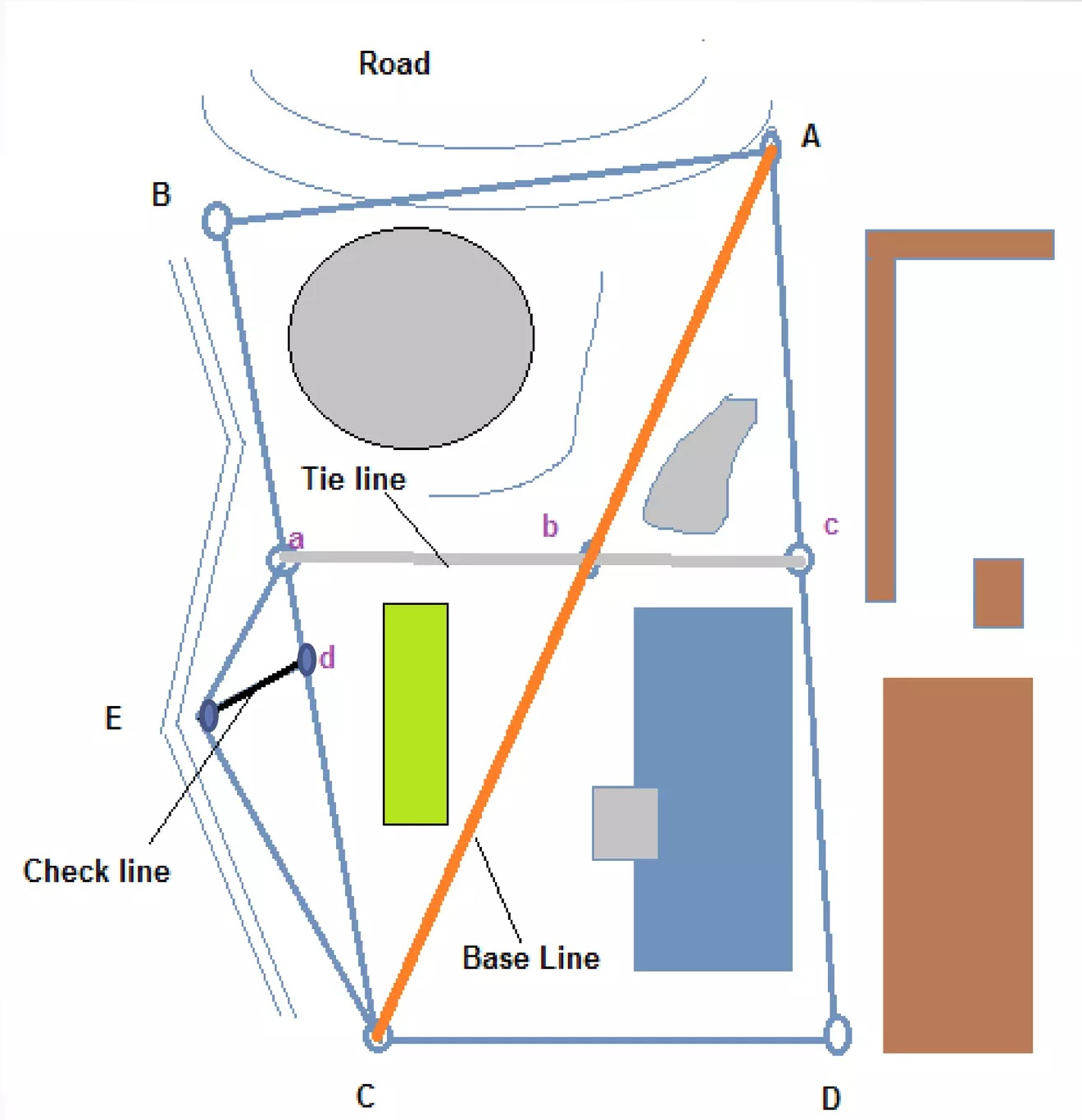

تعریف کروکی : نمایش ترسیمی موقعیت تقریبی عوارض یک منطقه کد فاقد اندازه گیری دقیق می باشد.
وظایف گروه شناسایی عبارتند از :
1- تهیه کروکی از منطقه و مشخص کردن محدوده کار و بررسی عوارض طبیعی و مصنوعی و مرزها و پیاده کردن تقریبی آنها روی کروکی
2- مشخص نموندن نقاطی به عنوان رئوس برداشت و انتقال آنها روی کروکی.
2- شناسايي و ايجاد ايستگاه هاي نقشه برداري شبکه ماندگار
شناسايي و ايجاد ايستگاه هاي نقشه برداري شبکه ماندگار( BM یا PLar ) با فواصل حداکثر 1500 متر به صورت بتن در جا به ابعاد 60*40*40 سانتي متر و شبکه اصلي با فواصل حداکثر 500 متر به صورت بتن آماده به ابعاد 40*35*30 سانتي متر در منطقه، در مکان هاي که امکان ايجاد ايستگاه هاي بتني وجود ندارد از حکاکي مناسب استفاده گردد. ( در پروژه هاي کوچک مي بايست حداقل 2 ايستگاه ماندگار و 4 ايستگاه اصلي ايجاد گردد. ) و دقت مسطحاتي و ارتفاعي شبکه هاي ماندگار اصلي متناسب با مقیاس باشد
استاتیک : قرائت شبکه ماندگار در یک زمان معین خاموش کردن فی مابین شبکه را گویند ( یک الی سه فرکانس)
کینماتیک : قرائت نقاط یا شبکه بدون خاموشی دستگاه فی ما بین شبکه را گویند مثل Rover و Base
3- اندازه گیری ايستگاه هاي نقشه برداري شبکه ماندگار
ترازیابی :
عملیاتی را که جهت تعیین اختلاف ارتفاع بین دو نقطه انجام میشود را گویند
پیمایش:
اندازهگیری هر دو زاویه و فواصل بین نقاط با بررسی، که برای ایجاد یک شبکه چندضلعی از خطوط متصل استفاده شود
کوپل :
کوپل یا قرائت مضاعف با روشی برای افزایش دقت اندازهگیری زوایای افقی است. این روش با تکرار اندازهگیری هر زاویه از دو موقعیت مختلف (دایره به چپ و دایره به راست) و محاسبه میانگین آنها، خطاهای انسانی و دستگاهی را به حداقل میرساند
4- محاسبات
جهت تهیه نقشه محاسبات لازم را از برداشت یا قرائت های انجام شده با دستگاه های مربوطه به روش های استاتیک و ترازیابی و پیمایش و انتقال بنچ مارک و غیره صورت میگیرد
اسکیل فاکتور : نسبت طولها بر روی نقشه به همان طول بر روی یبضوی میباشد. بنابراین برای تبدیل طولهای روی بیضوی بر روی نقشه میتوان از این ضریب مقیاس استفاده نمود.

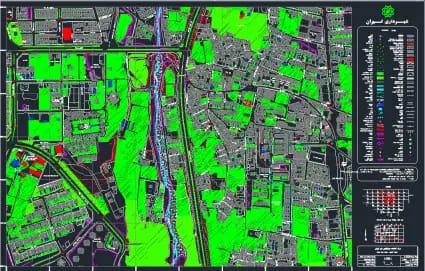

5- تهیه و ترسیم نقشه

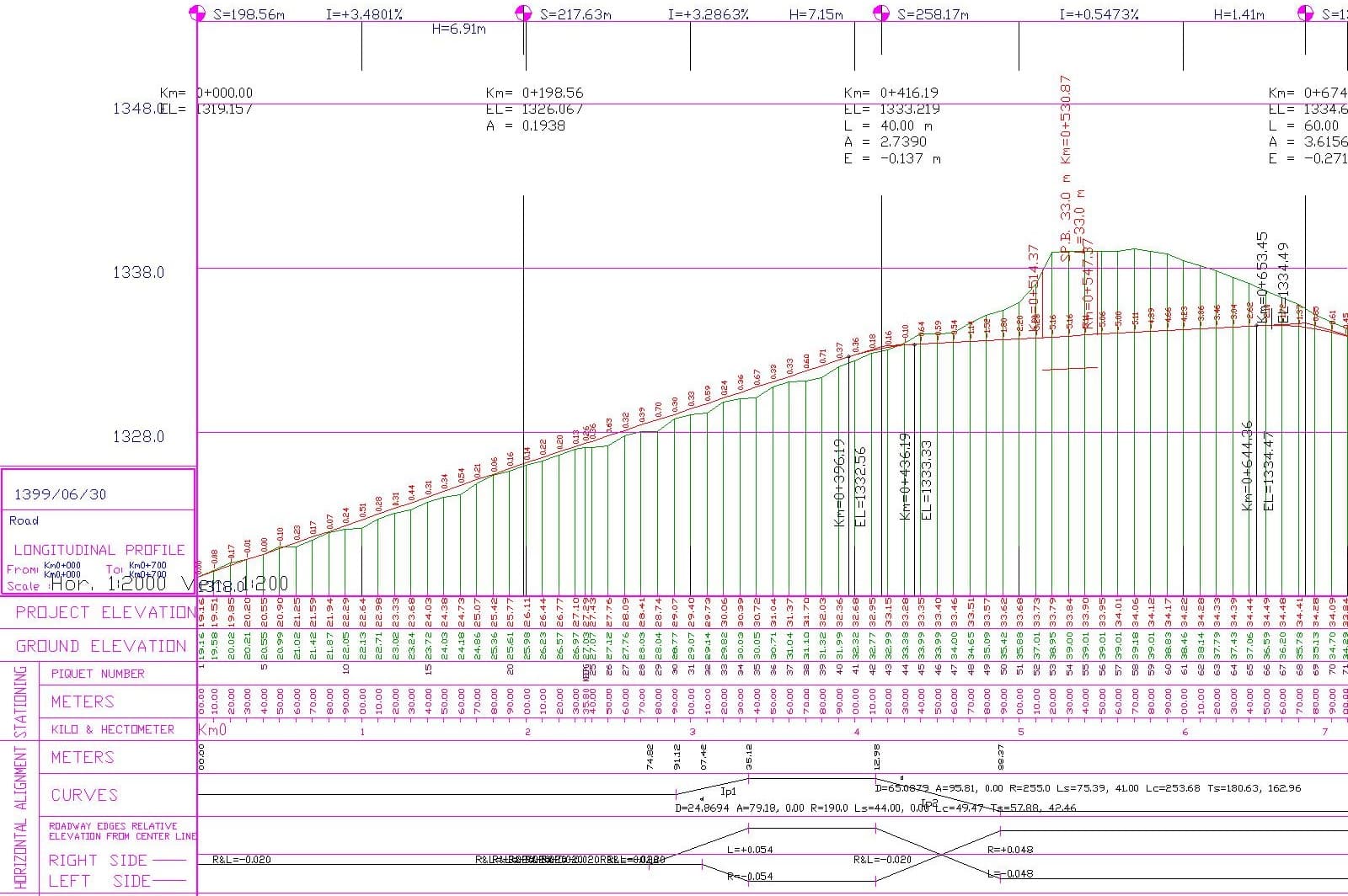

نتایج حاصل از محاسبات نقشه برداری اجرایی که بصورت آلتی متری یا پلانی متری بوده را ترسیم و یک نقشه با مقیاس مد نظر نمایش داده میشود.

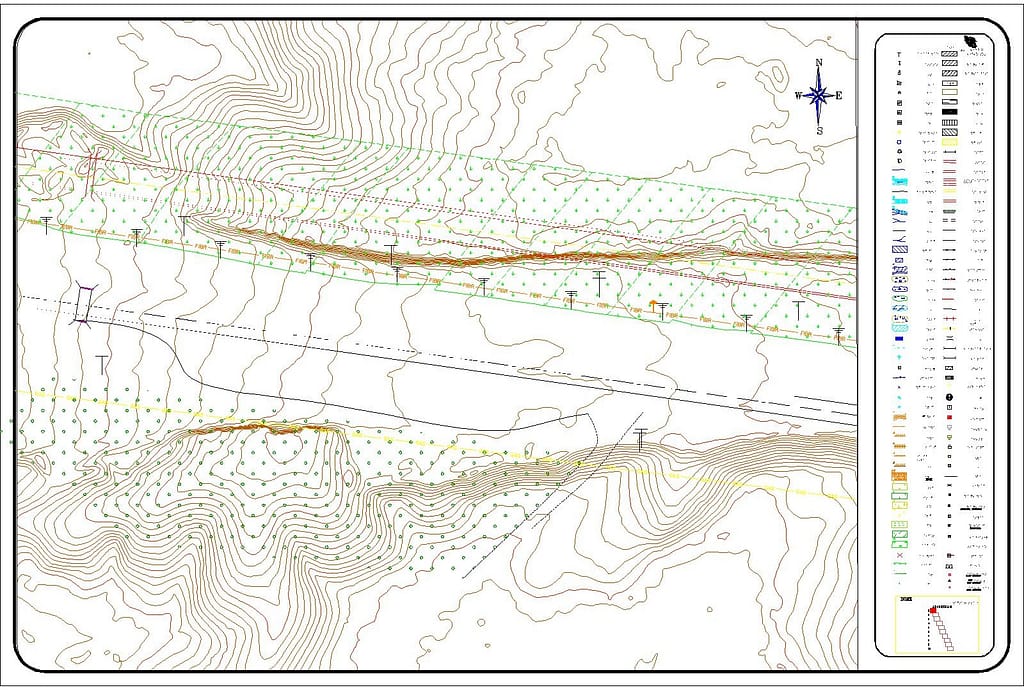

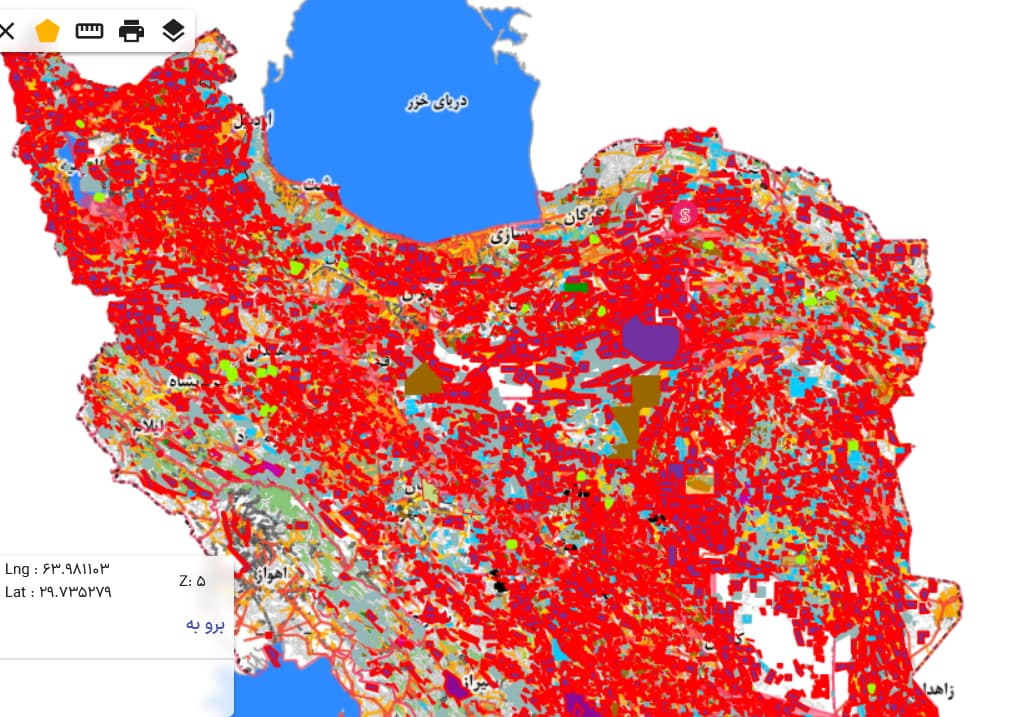

در صورت تهیه نقشه توپوگرافی برای اجرای پروژه از ابتدا تا انتها لازم به ذکر است که در ابتدا مطالعات اولیه یک نقشه پیشنهادی پروژه به کارفرما و در مطالعه نهایی با اصلاحات لازم در نقشه به پیمانکار ارائه داده، در مراحل اجرایی نقشه توپوگرافی تهی، صورتجلسات لازم انجام و در نهایت با خروجی نقشه ازبیلت به همراه است.
روش های تعیین موقعیت ماهواره ی :
مطلق :
استاتیک :
آنی :
کاربردی ندارد
پس پردازش:
SPP مخفف Single Point Processing
کینماتیک :
آنی :
Navigation که تعیین موقعیت با گوشی یا GPS دستی
پس پردازش :
کاربردی ندارد
نسبی :
استاتیک :
آنی :
کاربردی ندارد
پس پردازش :
چند فرکانس gps در یک زمان قرائت میکند
کینماتیک :
آنی :
همان RTK و ORTK که همان Online RTK شمیم می باشد
پس پردازش :
همان PPK

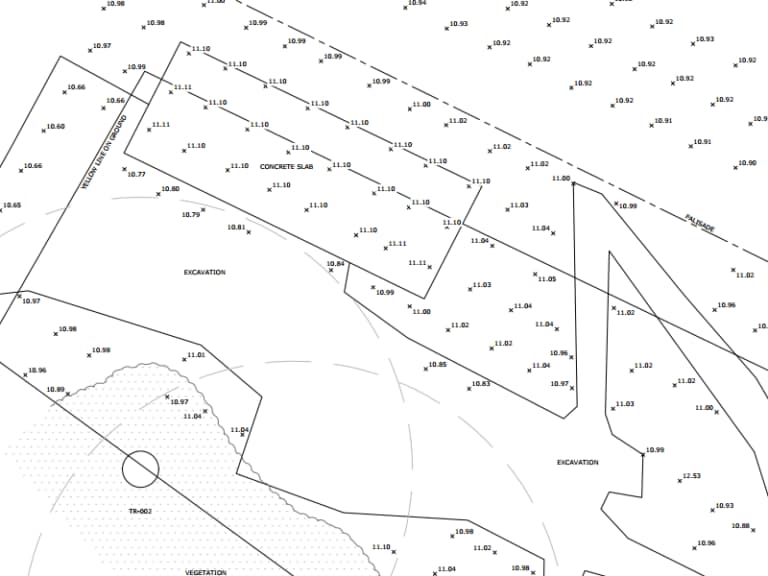

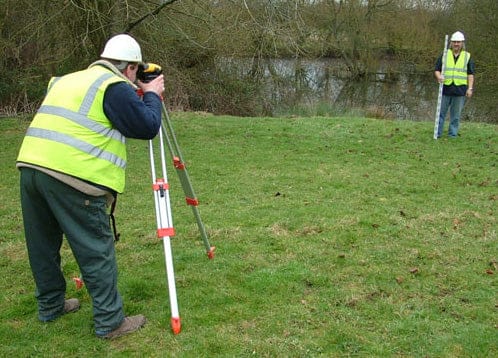

ترازیابی :
به مجموعه عملیاتی گفته میشود که منجر به تعیین اختلاف ارتفاع نقاط نسبت به یک سطح مبنا میشود. ارتفاع از طریق اندازه گیری اختلاف ارتفاع ترازیاب و شاخص و اعمال تصحیحات لازم و سرشکنی، تعیین میگردد.
شبکه های ترازیابی براساس درجه
1- شبکه ترازیابی درجه یک
2- شبکه ترازیابی درجه دو
3- شبکه ترازیابی درجه سه
روش های اجرای ترازیابی
1- ترازیابی استادیمتری
2- تزازیابی مستقیم
3- ترازیابی فشارسنجی
4- ترازیابی مثلثاتی
نقشه برداری با Lieca (Total Station)
روش توجیه :
1- Orientation With Angle
2- Orientation With Coordinate
3- Height transfar
4- Resection
5- Helmert Resection
6- Local Resection
پر کاربردترین منوو Lieca
1- QSurvey
2- Survey
3- Stake Out
4- Refrence Line/Arc
5-
