نرم افزار Civil3D :

نرم‌افزار Civil 3D راه‌ حلی است که طراحی و مستندات مهندسی عمران را ایجاد می‌کند که از جریان کار طراحی به کمک رایانه (CAD) و مدلسازی اطلاعات ساختمان (BIM) پشتیبانی می‌کند.با AutoCAD Civil 3D، درک عملیات پروژه، حفظ ارتباط در فرآیندها و داده‌ها آسان است و به تغییرات شما پاسخی داینامیک فوق‌العاده سریع می‌دهد. ویژگی‌های برجسته AutoCAD Civil 3D شامل مدل‌سازی سه‌بعدی سازه‌های عمرانی، طراحی جاده‌ها و بزرگراه‌ها، مدیریت اطلاعات زمین‌شناسی، و همچنین توانایی تجزیه و تحلیل هیدرولوژیک و هیدرولیک برای پروژه‌های آب و فاضلاب می‌باشد

قابلیت نرم افزار Civil3D :

  • قابلیت ایجاد محیط کار متناسب با سلیقه کاربر
  • طراحی و ایجاد انواع مسیر مانند تونل ها، راه ها و… به صورت استاندارد و اتوماتیک
  • دارای سیستم مدیریت اطلاعات و اسناد و سفارشی سازی محیط کاربری
  • توانایی ترازبندی و لایه بندی سطوح
  • طبقه بندی اطلاعات و داده ها و مستندسازی کلیه مراحل ساخت و ساز

  • امکان طراحی سه بعدی مراحل پروژه جهت درک بهتر و نیز اعمال اصلاحات
  • امکان استفاده گروهی و نیز اشتراک گذاری و به روز رسانی اطلاعات اجرایی
  • توانایی مدیریت بانک اطلاعاتی جغرافیایی و …
  • برنامه و ابزار طراحی لوله های انتقال نفت و گاز و …
  • ابزارهای قرینه سازی و آینه، ساخت و تکثیر نمودن مدل و یا قسمتی از طرح برای سرعت بیشتر
  • امکان مدیریت و طراحی لوله کشی ها به شکلی مطلوب

محیط طراحی یکپارچه:

محیط طراحی یکپارچه: قابلیت‌های پیشرفته طراحی یکی از مزایای اصلی نرم‌افزار Autodesk Civil 3D در طراحی سایت است. Autodesk Civil 3D با اتصال داده‌های نقشه‌برداری، داده‌های GIS و ابرهای نقطه‌ای، یک نقطه تماس واحد برای منابع داده مختلف است. بنابراین، داده‌ها را از منابع مختلف به طور یکپارچه ادغام می‌کند و به طراحان اجازه می‌دهد تا شرایط موجود را به راحتی وارد و تجزیه و تحلیل کنند.

مدل‌سازی سه‌بعدی داینامیک پویا:

ویژگی‌های مدل‌سازی داینامیک در Autodesk Civil 3D به مهندسان این امکان را می‌دهد که طرح‌های خود را در زمان واقعی تنظیم کنند. فرآیندهای طراحی تکراری و آزمایش سریع از این طریق امکان‌پذیر می‌شود. علاوه بر این، این نرم‌افزار دارای اشیاء هوشمندی به نام «اشیاء عمرانی» است که قطعات تخصصی ساخته شده مخصوص پروژه‌های مهندسی عمران هستند. این اقلام بسیار سازگار و به راحتی قابل تغییر برای برآوردن نیازهای پروژه‌ها هستند.

مدل‌سازی و تحلیل سطح:

توسعه مدل‌های سطحی دقیق برای پروژه توسعه زمین آسان‌تر شده است. این ابزار سطوح را با استفاده از منابع داده مختلف، مانند خطوط کانتور، ایجاد می‌کند. ابزارهای مدل‌سازی سطح پویای Civil 3D به مهندسان این امکان را می‌دهد که سطوح TIN دقیقی را ایجاد کنند و یک نمای کلی از توپوگرافی سایت ارائه دهند. این رویکرد یکپارچه تضمین می‌کند که تغییرات در مدل سطح به صورت پویا در کل طراحی به‌روزرسانی می‌شود و ثبات و دقت را حفظ می‌کند.

بهینه‌سازی گریندینگ:

ابزارهای یکپارچه درجه‌بندی Civil 3D، طراحی شیب‌ها و خطوط تراز را به یک فرآیند هوشمند تبدیل می‌کنند. با بهینه‌سازی درجه‌بندی Civil 3D، می‌توان سایت‌ها را بر اساس معیارهای از پیش تعیین‌شده درجه‌بندی کرد. تغییرات ایجاد شده در طرح‌های درجه‌بندی به صورت هوشمند اعمال می‌شوند و یکپارچگی کلی مدل سایت را حفظ کرده و نیاز به تنظیمات دستی را کاهش می‌دهند.

طراحی الاینمنت:

ابزارهای طراحی الاینمنت و پروفیل Civil 3D با هم کار می‌کنند تا هماهنگی کامل الاینمنت تاسیسات و جاده‌ها با توپوگرافی سایت را تضمین کنند. تغییر الاینمنتها یا پروفیل‌ها فوراً بر کل طراحی تأثیر می‌گذارد و یک استراتژی هماهنگ و منسجم را تشویق می‌کند.

طراحی و تحلیل لوله‌ها:

طراحی و تحلیل لوله‌ها: استفاده از Civil 3D برای طراحی یک سایت، گنجاندن شبکه‌های آب‌های سطحی و تاسیسات را ساده می‌کند. طراحان می‌توانند با توانایی خود در طراحی شبکه‌های لوله‌کشی پیچیده و تحلیل هیدرولیک، یک راه‌حل جامع برای مدیریت آب و اتصال تاسیسات به دست آورند.

برآورد و گزارش‌دهی مقادیر:

ویژگی‌های طراحی هوشمند Autodesk Civil 3D شامل برآوردهای دقیق مقادیر است. مهندسان می‌توانند گزارش‌های جامعی در مورد مقدار مصالح و کارهای خاکی تهیه کنند که به بودجه‌بندی پروژه و تخمین دقیق هزینه کمک می‌کند.

محیط کار مشارکتی:

محیط یکپارچه Civil 3D همکاری یکپارچه را تسهیل می‌کند. چندین عضو تیم می‌توانند همزمان روی یک پروژه کار کنند و اطمینان حاصل شود که به‌روزرسانی‌ها و تغییرات بلافاصله برای همه ذینفعان قابل مشاهده است. این توانایی مشارکتی، زمان تکمیل پروژه را سرعت می‌بخشد و کار تیمی پربار را تشویق می‌کند.

مستندسازی ساده و روان ساخت و ساز:

نرم‌افزار Civil 3D تولید مستندات ساخت و ساز را ساده می‌کند. برای اطمینان از دقت و ثبات در مستندات نهایی، این نرم‌افزار ایجاد صفحات پلان، پروفیل‌ها و جزئیات را خودکار می‌کند.

تجسم فراگیر:

رندرها و تجسم‌های سه‌بعدی اکنون برای فرآیند طراحی سایت ضروری هستند. با کمک ابزارهای تجسم و تحلیل موجود در Autodesk Civil 3D، کاربران می‌توانند شبیه‌سازی‌ها را اجرا کنند، داده‌ها را بررسی کنند و پروژه‌های خود را به صورت سه‌بعدی مشاهده کنند. طراحان می‌توانند با جذب ذینفعان به پروژه از طریق تجسم‌های واقع‌گرایانه، ارتباط بهتری برقرار کرده و آنها را درک کنند.

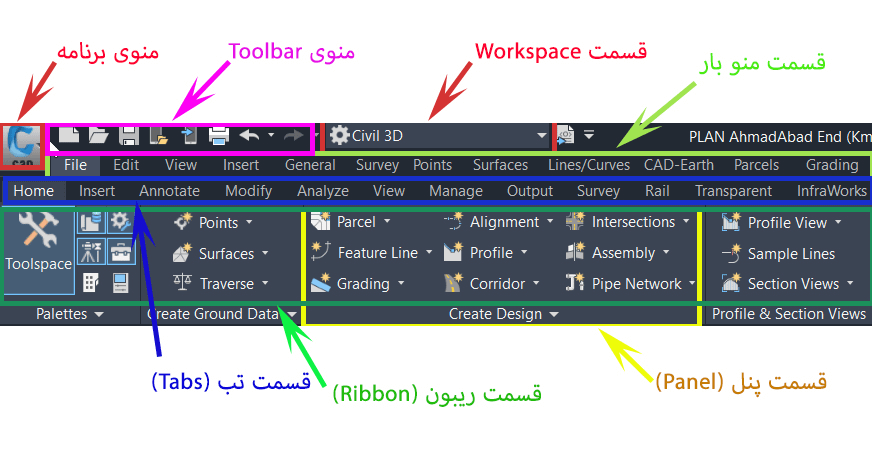

منوی برنامه : به آیکن (شکلک) سمت چپ که دارای ابزار ورودی و خروجی فایل و غیره می باشد
منوی Toolbar : به آیکن های (شکلک) دستوری در نوار ابزار را گویند
قسمت WorkSpace : به قسمت تعیین کننده فضای کار یا مطابق میل خود فرد یک فضای کار درست شده باشد.
قسمت منو بار (Menu Bar) : با کلیک بر روی منو ظاهر شده، که هر کدام از آن دچار ظاهر شدن یک لیست مربوطه می شود.
قسمت تب (Tabs) : منوی ثابت نرم افزار هر کدام دارای یک ریبون وچندین پنل می باشد.
قسمت ریبون (Ribbon) : منو تب دارای یک قسمت جداگانه دارد که آن را ریبون می نامند
قسمت پنل (Panel) : به هر قسمت های جدا شده در قسمت ریبون در هرتب، قسمت پنل می باشد.

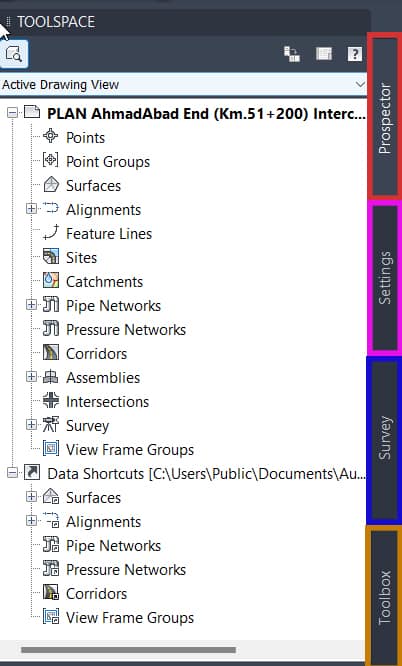

با فعال کردن پنجره Toolspace که دارای چهارتا عنوان زیر میباشد.

Prospector :

جهت طراحی و ایجاد مدلسازی و سطوح دوبعدی و سه بعدی در این قسمت صورت میگیرد

Setting :

این قسمت تنظیم کننده برچسب و روش و اجرای دستورها در نرم افزار کاربرد دارد

Survey :

برای سرشکنی پیمایش نقشه برداری کاربرد دارد

ToolBox :

برای دریافت خروجی و گزارش از هر قسمت کاربرد دارد

با توجه به منوبار ابزارهای دستوری گوناگون وجود دارد، که این سه ابزار زیر در اغلب نرم افزارها با کاربردهای خاص خود به شرح زیر می باشد.

View :

در منوبار کاربرد ابزارView ابزارهای زوم، تنظیمات صفحه کاری نرم افزار، تنظیمات دوربین، ابزار رندر گیری وجود دارد.

Edit :

در منوبار کاربرد ابزار Edit جهت ویرایش خاص فایل کاربرد دارد.

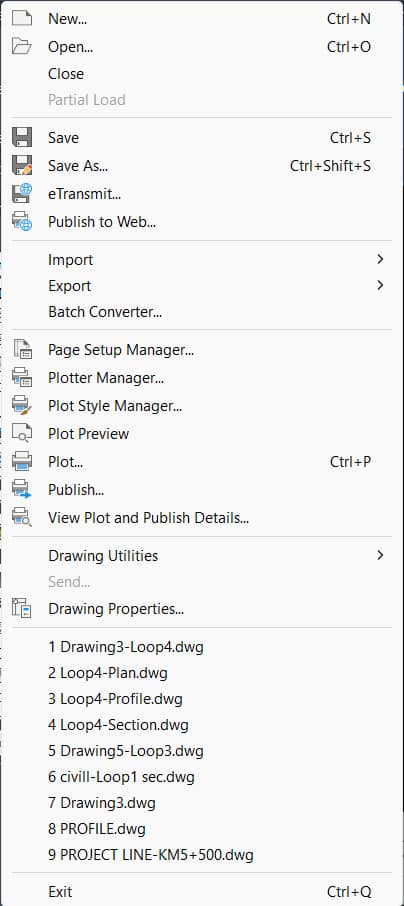

File :

در منوبار کاربرد ابزار File برای ایجاد، باز و بسته کردن ، ذخیره سازی، وارد کردن و خروجی گرفتن و غیره کاربرد دارد.

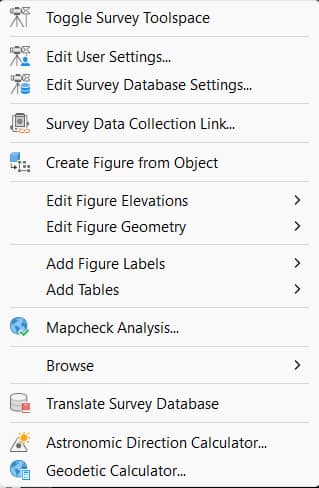

Survey :

شما می‌توانید از ویژگی‌های نقشه‌برداری Autodesk Civil 3D برای دانلود، ایجاد، تجزیه و تحلیل و تنظیم داده‌های نقشه‌برداری استفاده کنید. ویژگی‌های نقشه‌برداری با ساده‌سازی فرآیند انتقال داده‌های نقشه‌برداری میدانی به دفتر و از آن، عملکرد Autodesk Civil 3D را گسترش می‌دهند.

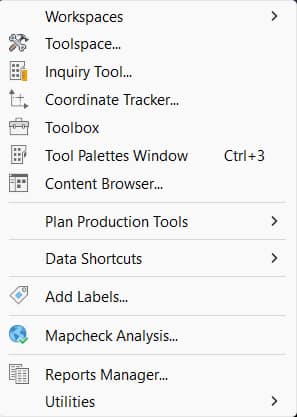

General :

اولین ابزاری که در بالای این منو مشاهده می کنید ابزار workspace می باشد که امکان دسترسی به محیطهای مختلف کاری در نرم افزار سیویل تری دی را به شما می دهد.

ابزارهای دیگری که در این منو مشاهده می شود ابزارهای مدیریتی داده هایی است که در طول پروژه به نرم افزار اضافه می کنید مانند Report Manage  در ابزار Toolbox و Data shortcut و add Labels یا فهرست داده های از قبل آماده شده در نرم افزار در ابزار Tool Palettes Window و یا Map check Analysis می باشد.

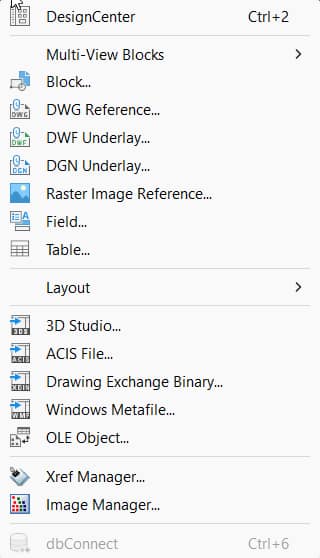

Insert :

جهت ایجاد انواع بلوک، جداول،لایه ها، مدیریت تصاویر و مرکز طرح که که ابزار پرکاربرد می باشد.

Line/Curve :

دستورات ایجاد خط برای ترسیم هندسه که ابزارهای تولید و ویرایش خط و منحنی را در اختیار کاربر قرار می دهد.

Surfaces :

یک سطح، نمایش هندسی سه‌بعدی از یک مساحت زمین است، یا در مورد سطوح حجمی، یک تفاوت یا ترکیبی بین دو مساحت سطح و همچنین دارای سبک های سطح، سبک های برچسب سطح، سبک های جدول سطح می باشد.

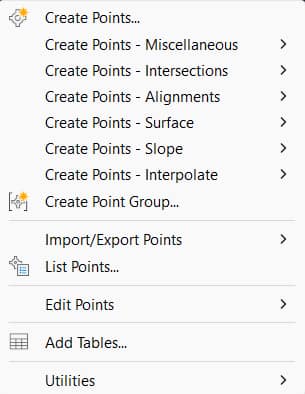

Points :

نقاط، بلوک‌های سازنده‌ی اساسی در Autodesk Civil 3D هستند. که از نقاط در پروژه‌های توسعه‌ی زمین برای شناسایی مکان‌های موجود زمین و عناصر طراحی میتوان استفاده کرد. این مجموعه نقاط با روش ها مطلوب سطحی، الاینمنت ، شیب و غیره مدیریت تنظیمات قابل ایجاد و ویرایش می باشند.

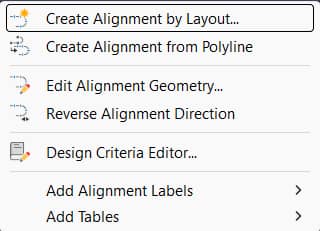

Alignment :

جهت ایجاد یک الاینمنت با علامت‌گذاری محل مماس‌ها و نقاط تقاطع برای الاینمنت خط مرکزی جاده در طول فرآیند ایجاد، قوس های بین مماس‌ها(Tangent) می‌توانند به طور خودکار ایجاد شوند.

Grading :

گریدینگ (درجه بندی ) جهت طراحی و ایجاد سیستم انحراف، آب بند و تعیین میزان حجم خاکبرداری و خاکریزی بر اساس میزان شیب و نوع توپوگرافی منطقه ابزاری از آن نام برد.

Parcels :

Parcel برای نمایش قطعات زمین املاک و مستغلات و تفکیک در محوطه سازی استفاده می‌شوند مرز پارسل یک چند ضلعی بسته است. نقاطی که قطعات خط به هم متصل می‌شوند، دو نوع قطعه زمین وجود دارد: خط و منحنی.

Sections :

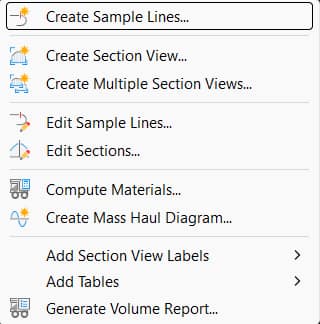

جهت تعیین سمپل لاین برای ایجاد نیمرخ عرضی و حتی محاسبه و گزارش احجام و حتی منحنی بروکنر به این قسمت میتوان پرداخت.

Corridors :

جهت تعیین یا نمایان مدل راهرو، ایجاد ساب اسمبلی از پلی لاین، ویرایش مدل راهرو و ایجاد سبک و برچسب آن ها کاربرد دارد.

Profiles :

جهت نمایان نیمرخ طولی آکس مسیر (الاینمنت) به این قسمت پرداخته و از جمله کارهای نیمرخ تعیین خط پروژه و ویرایش آن، مقایسه دو یا چندین سطح و افزودن سبک و نوع برچسب نیمرخ و غیره می باشد.

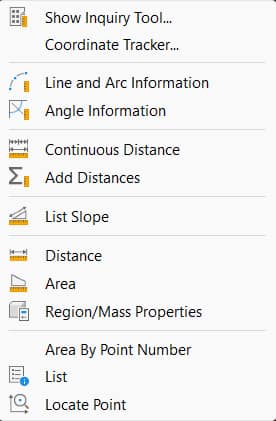

Inquiry :

گزارش گیری و اطلاعات ترسیم های انجام شده در صفحه  کار نرم افزار سیویل تری دی می تواند به کاربر کمکهای بسیاری بکند. در این منو ابزارهای مختلفی برای بدست آوردن اطلاعات ترسیم شده وجود دارد که کاربر می تواند به راحتی از آن استفاده کند.

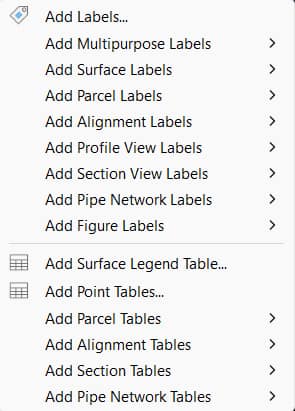

Annotation :

با ایجاد برچسب و جداول هر قسمت مدلسازی مانند سطح و نیمرخ ها و غیره نقشه ترسیم شده خوانا و قابل درک خواهد بود.

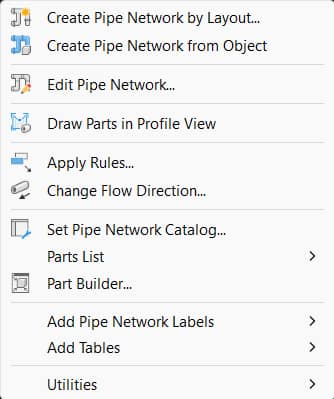

Pipes :

جهت ایجاد خطوط لوله و ویرایش آن و حتی نیمرخ طولی با سبک و برچسب های آن قابل ویرایش می باشد

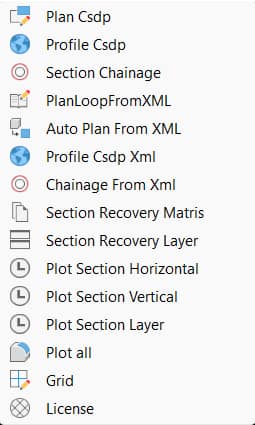

Taha :

پلاگین طه جهت خروجی پلان و نیمرخ طولی و عرضی برای نرم افزار CSDP و حتی برای پرینت و گرید بندی برای راحتی کاربر میشود.

Express :

این منو ابزارهای اتوکد را در اختیار کاربر قرار میدهد.

Window :

ابزار مدیریت صفحه اصلی نرم افزار و پنجره هایی که در محیط کاری نرم افزار باز هستند و همچنین لیستی از فایلهایی که در حال اجرا هستند را در این منو می توان مشاهده کرد.
